Устранение проблемы с диагностикой LADA Granta
15 февраля 2012
По результатам предварительного анализа произведена модернизация диагностического оборудования. В продаже с 09.02.2012 только модифицированные приборы. На сайте нашей компании с 15.02.2012 будут размещены рекомендации по самостоятельной модернизации оборудования для тех, кто имеет проблемы с диагностикой автомобилей LADA Granta и может это сделать сам. Для остальных это будет сделано бесплатно с высылкой оборудования к нам.
Следует сначала убедиться в исправности кабеля.

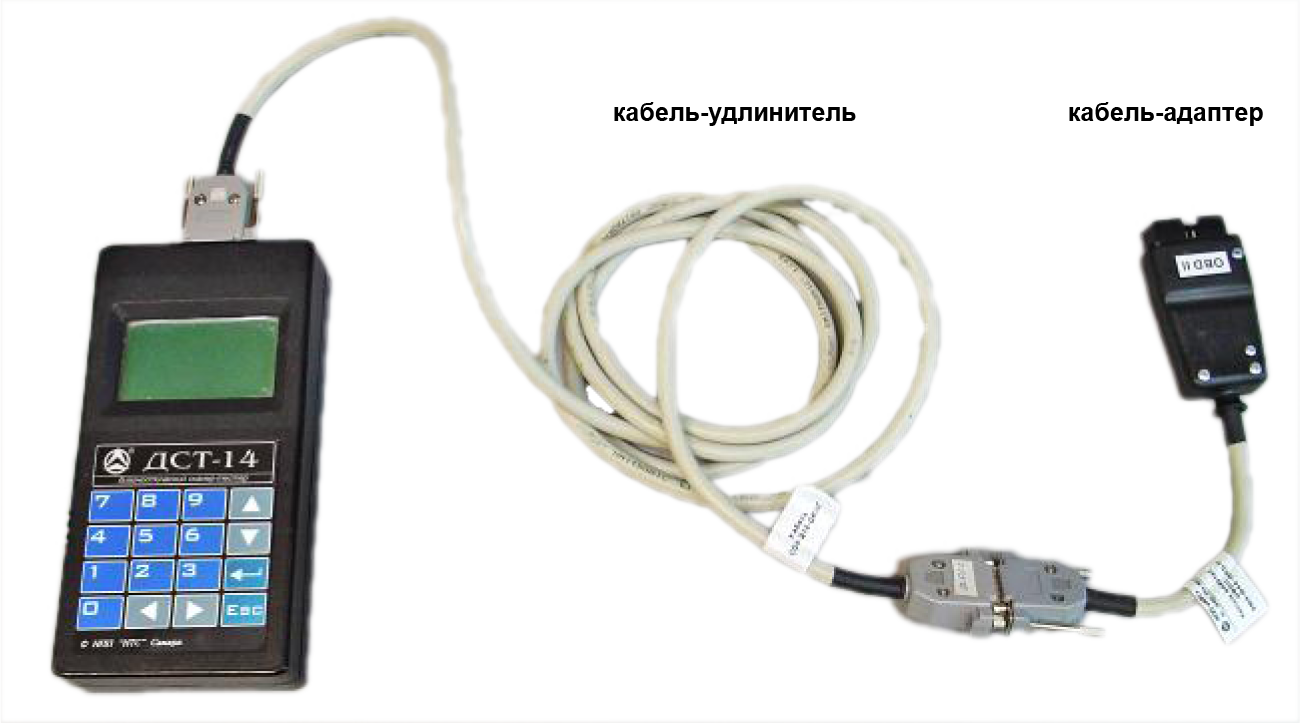

При использовании сканеров тестеров ДСТ-12, ДСТ-14, адаптеров АМД-4СО, АМД-4СОК, АМД-4АК, АМД4-АКМ, АМД-4Д можно попробовать подключить к прибору только кабель-адаптер (короткий кабель с диагностическим разъёмом). Если в этом случае связь установится — то проблема в кабеле-удлинителе (длинном кабеле). Если связи нет и с кабелем-адаптером, необходимо проверить(прозвонить) и его.
Если проблем с кабелями нет, то необходимо заменить резистор на 2...2.6 кОм, который выделен на фотографиях. Эту же процедуру можно проделать для адаптера АК-4М.
Если и это не помогает, то необходимо обратиться к нам для отсылки оборудования в ремонт.

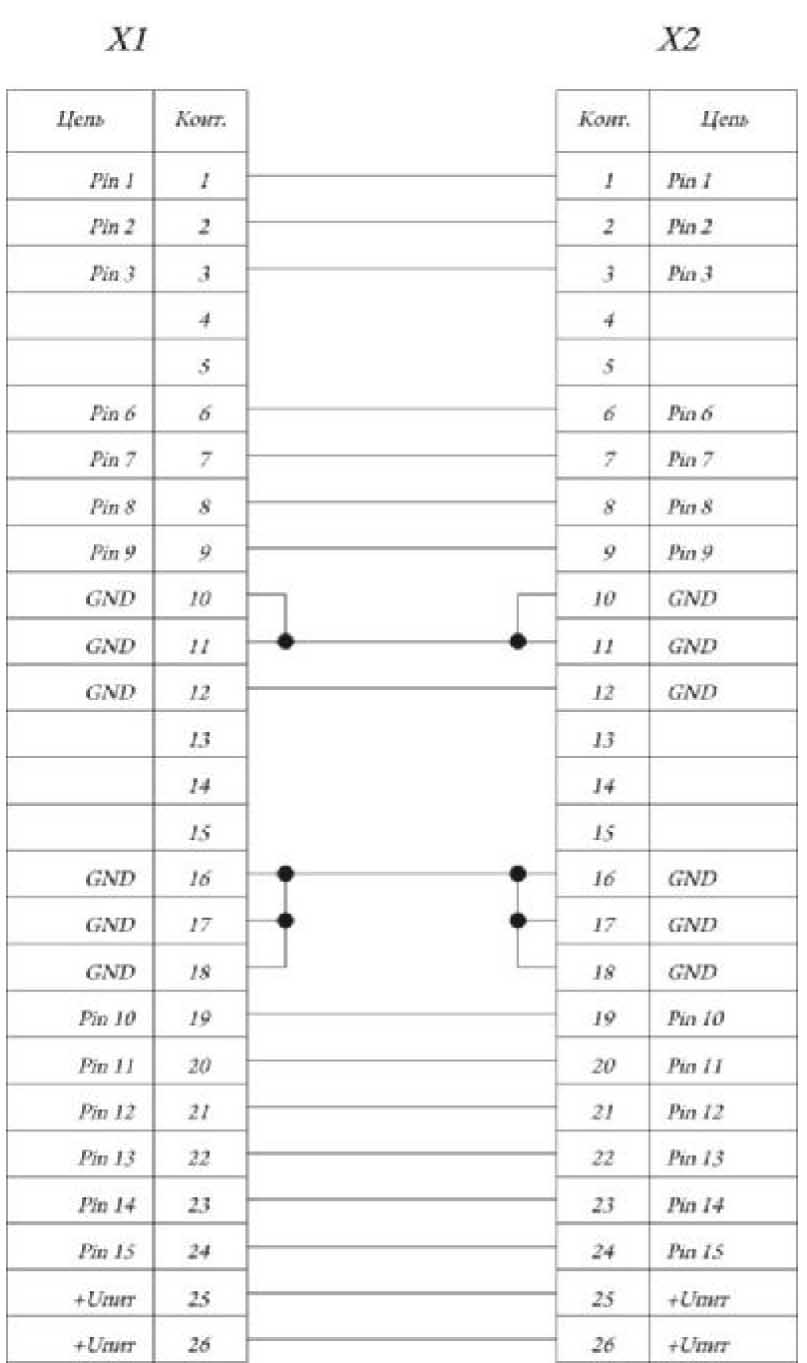

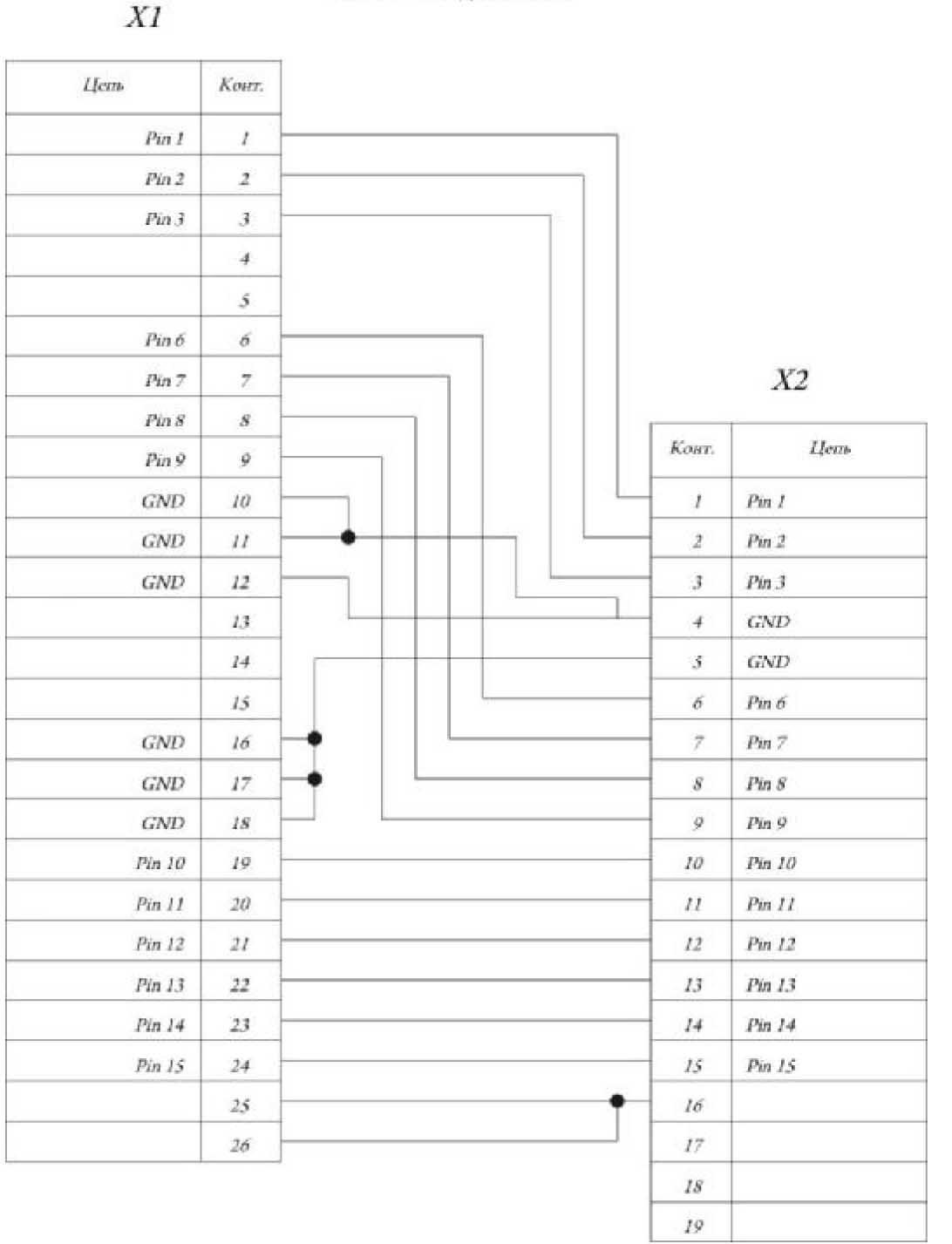

Распайка для ДСТ-12, ДСТ-14 диагностического кабеля СО4-Д12-ДИАГ (кабель-удлинитель)
.jpg)

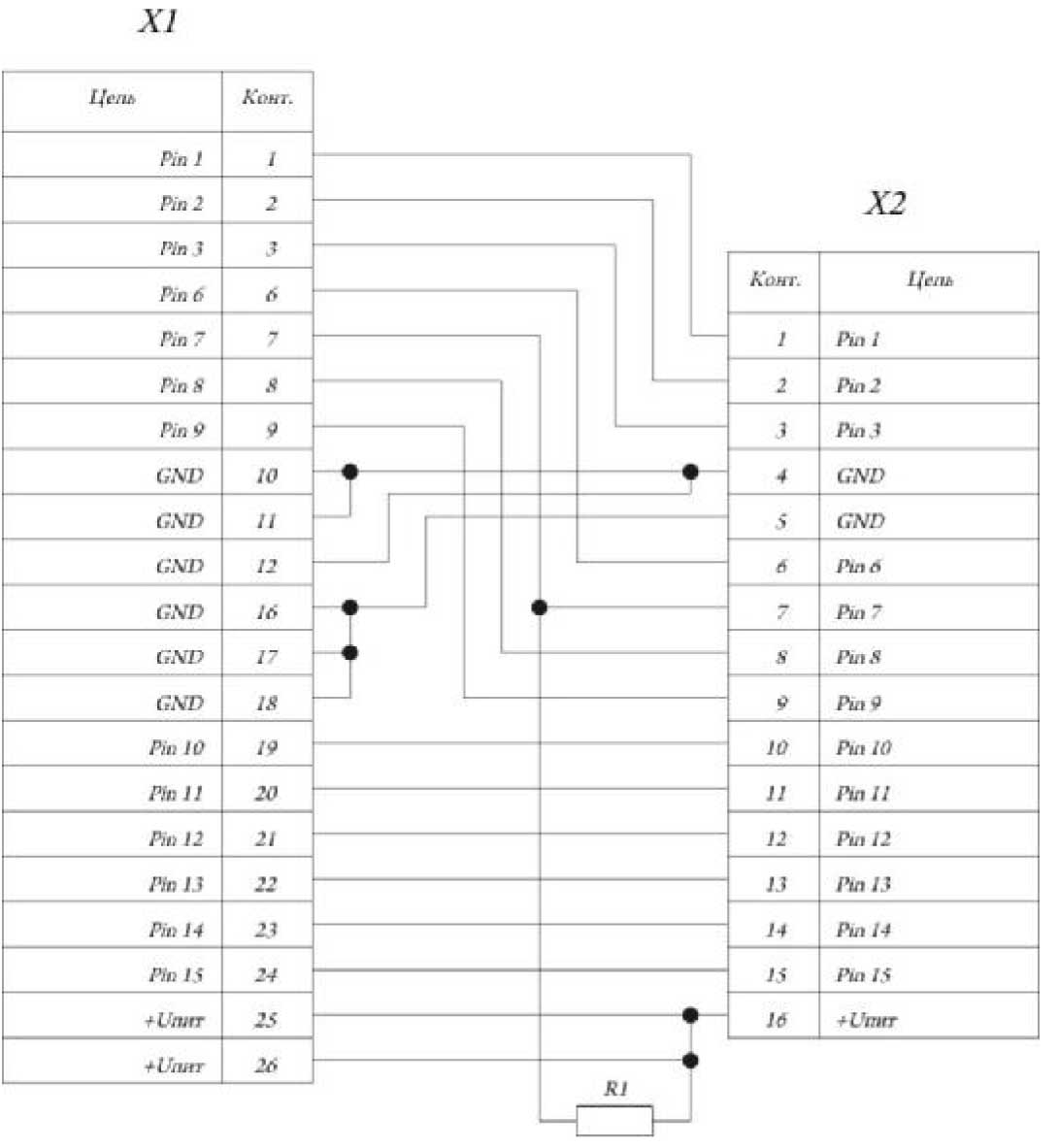

Распайка для ДСТ-12, ДСТ-14 диагностического кабеля АМД4-Д43-OBDII (кабель-адаптер)
.jpg)

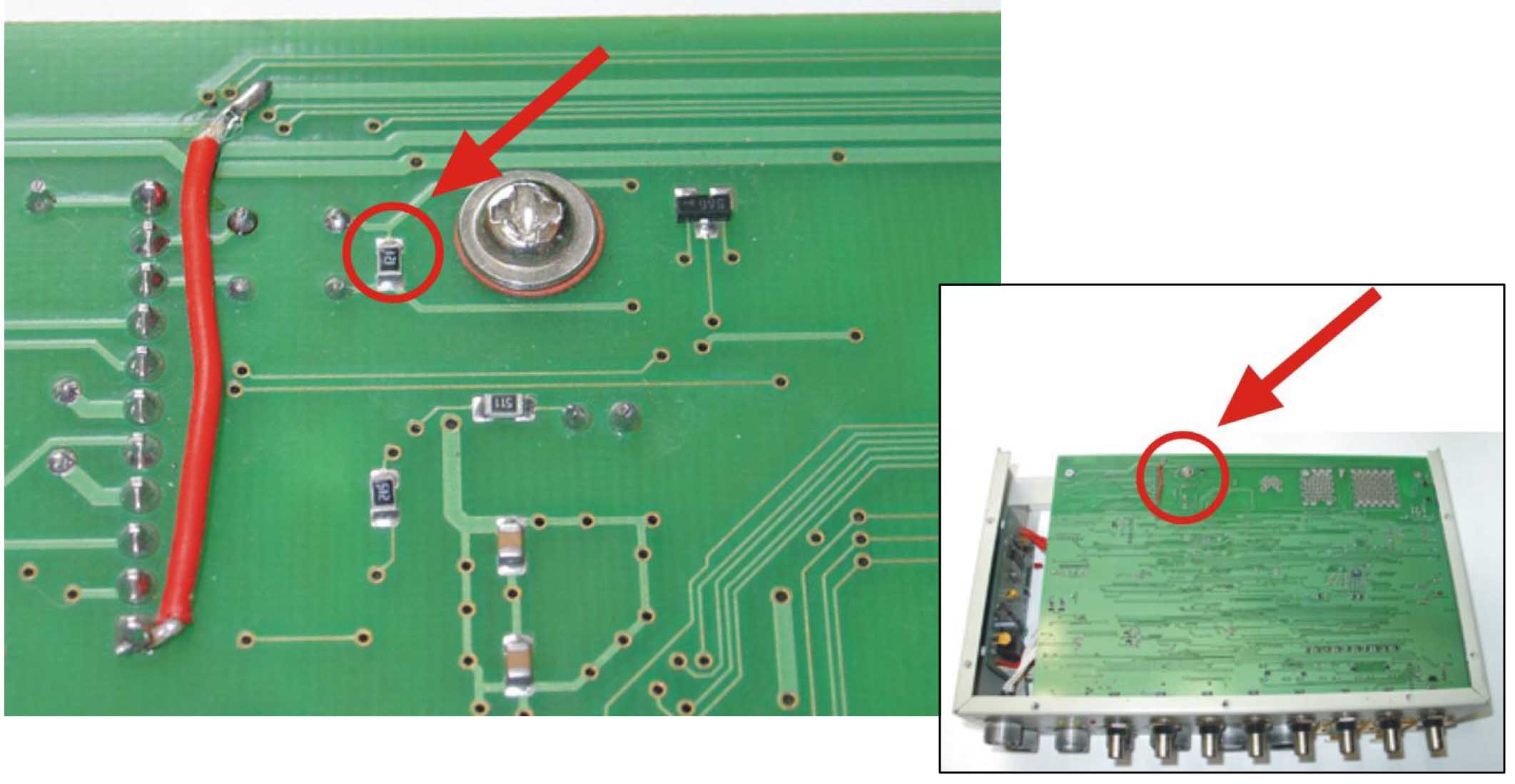

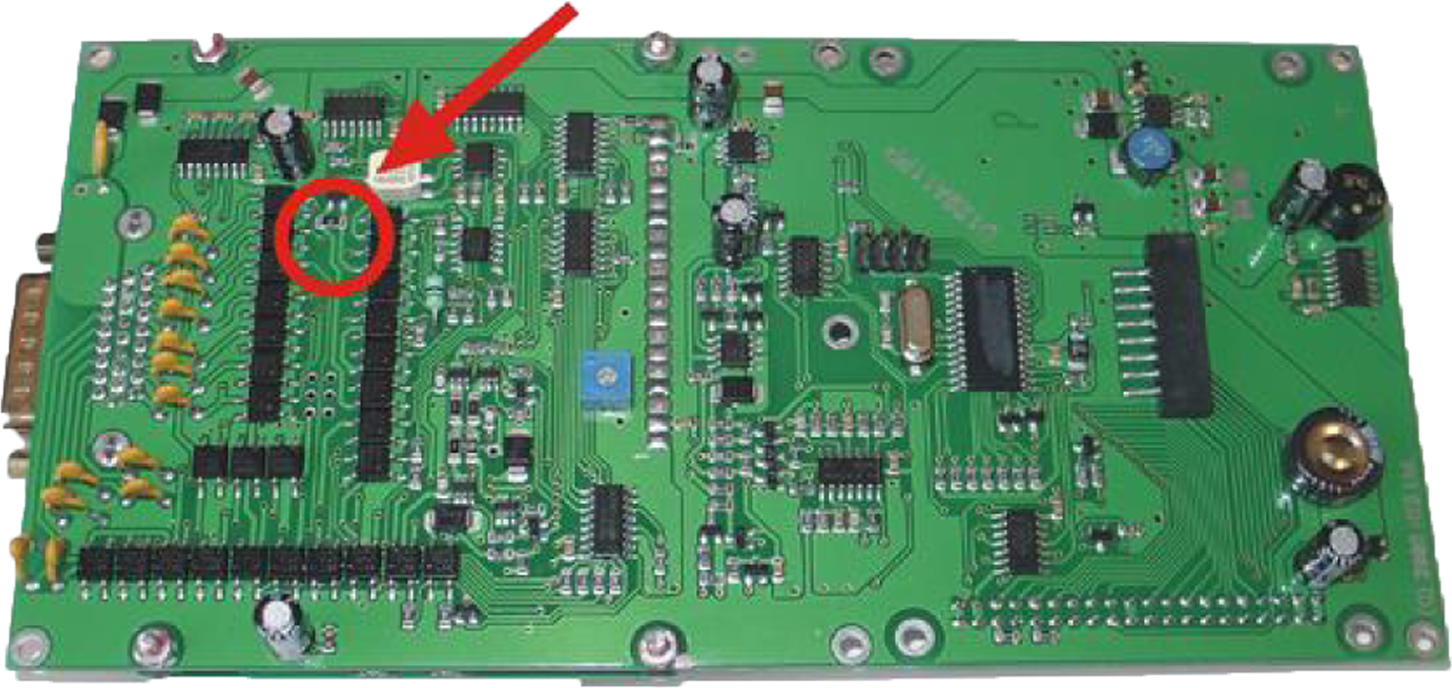

Расположение резистора на плате
.png)

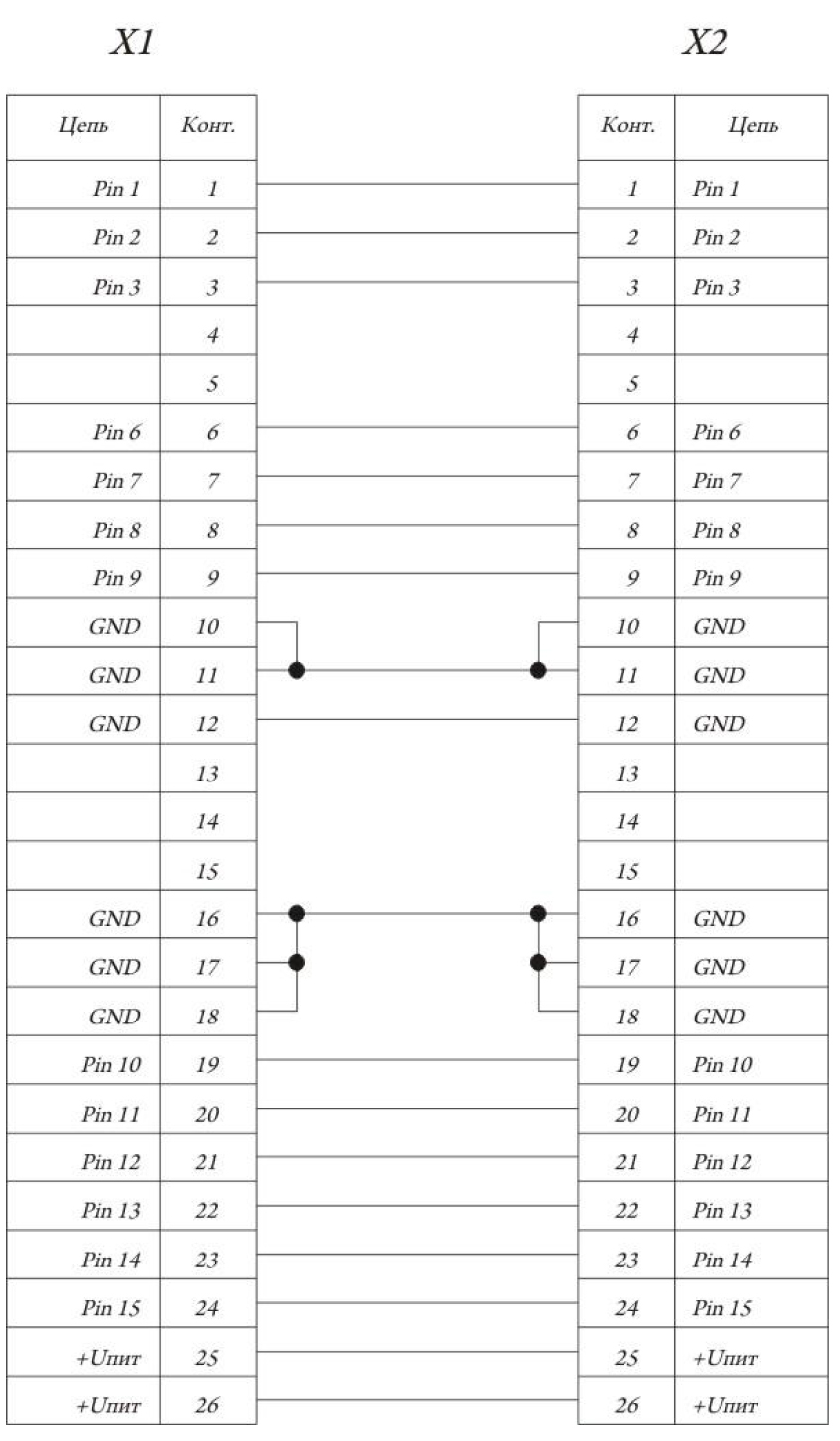

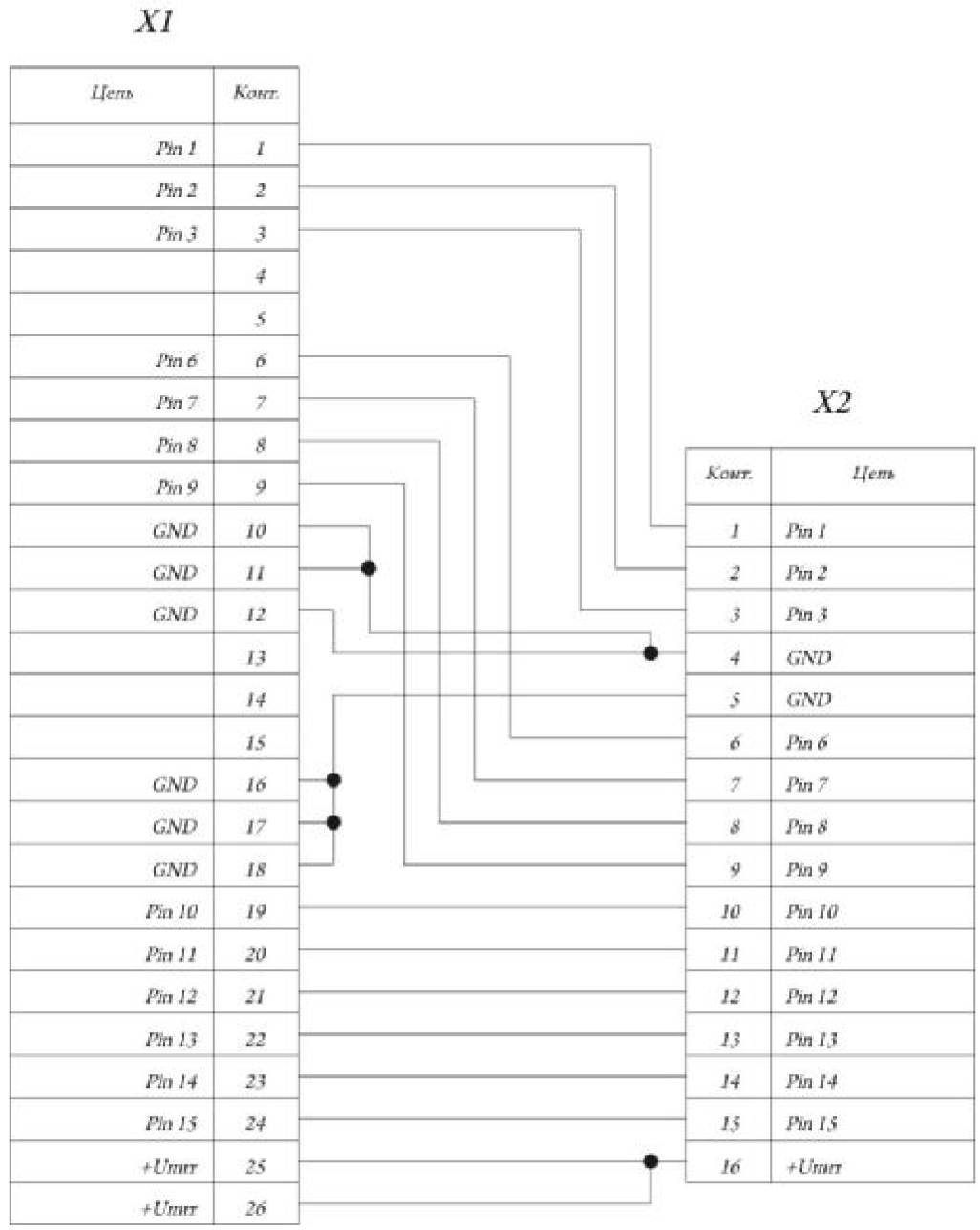

Распайка для АМД-4СОК, АМД-4СО диагностического кабеля СО4-Д12-ДИАГ (кабель-удлинитель)

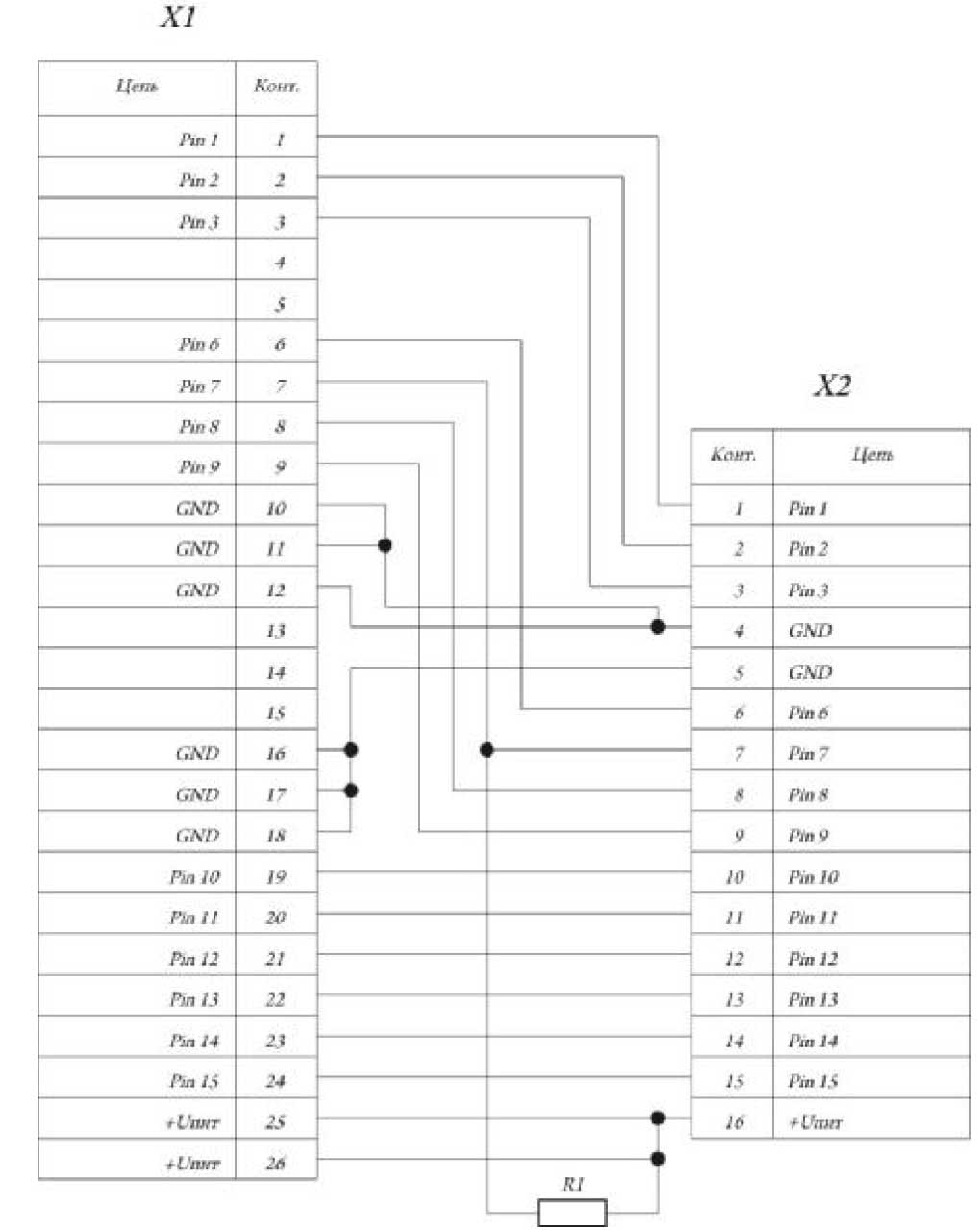

Распайка для АМД-4СОК, АМД-4СО диагностического кабеля АМД4-Д43-OBD II_R

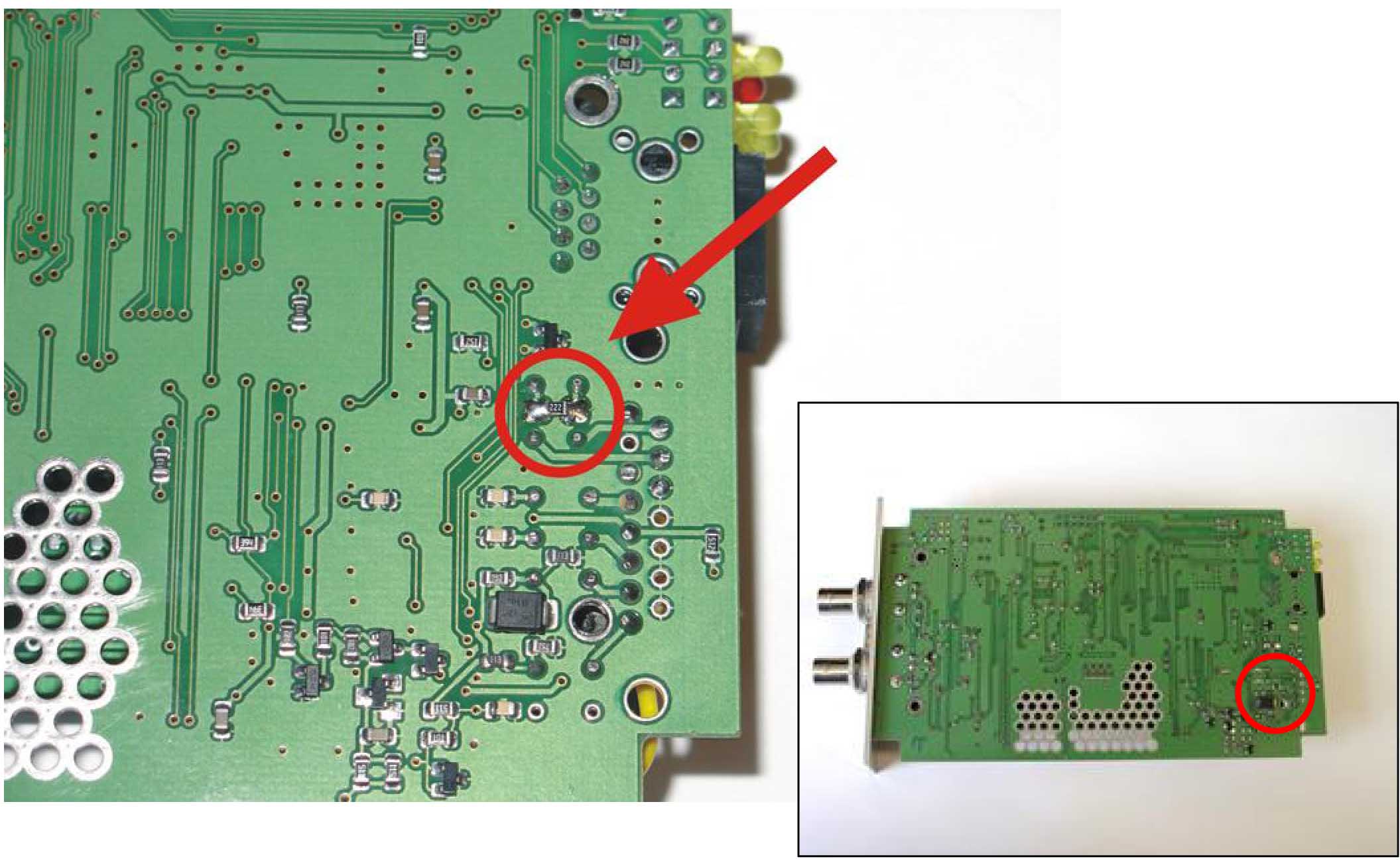

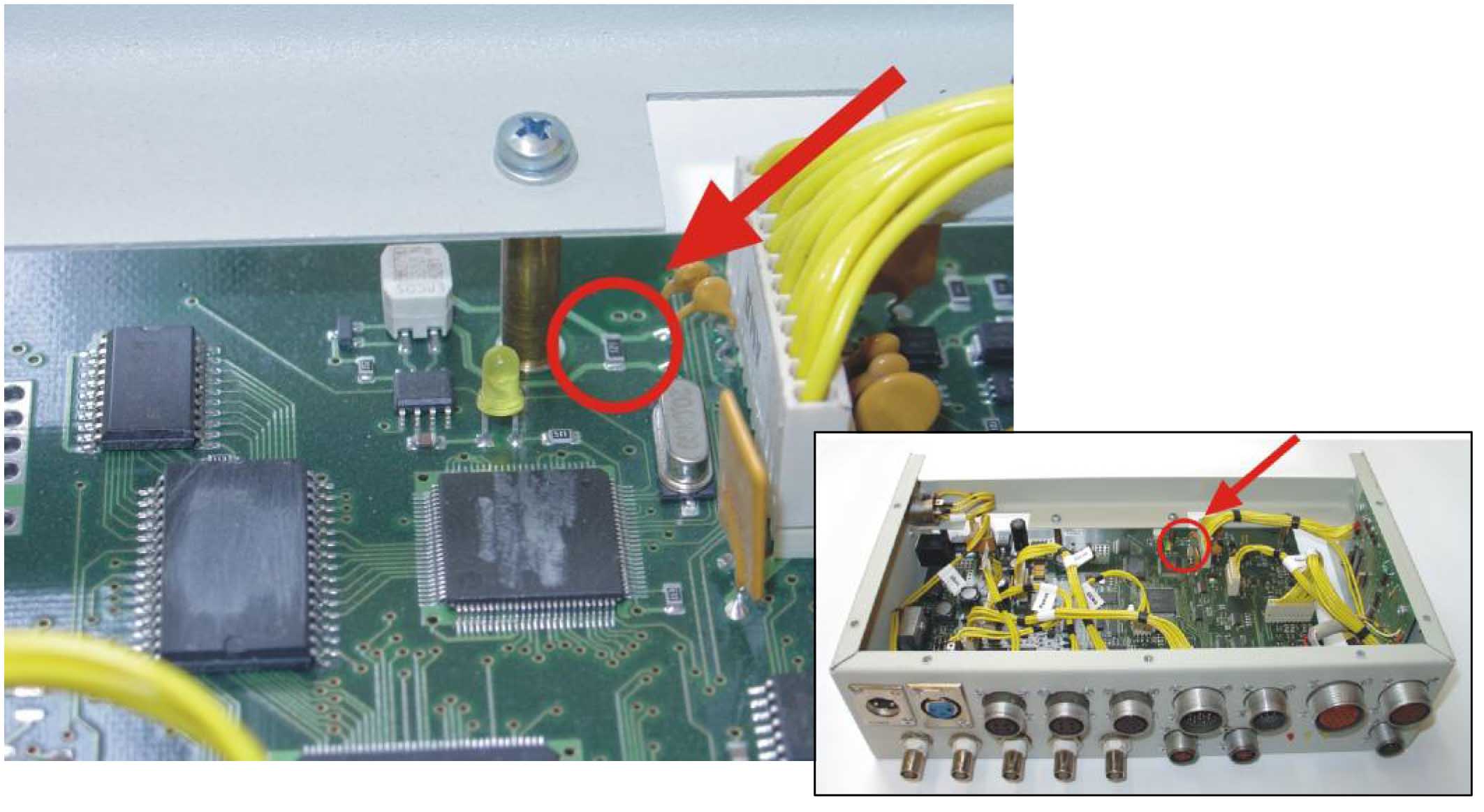

Расположение резистора на плате
Распайка для АМД-4АК диагностического кабеля АМ4-Д12-ДИАГ (кабель-удлинитель)
.jpg)

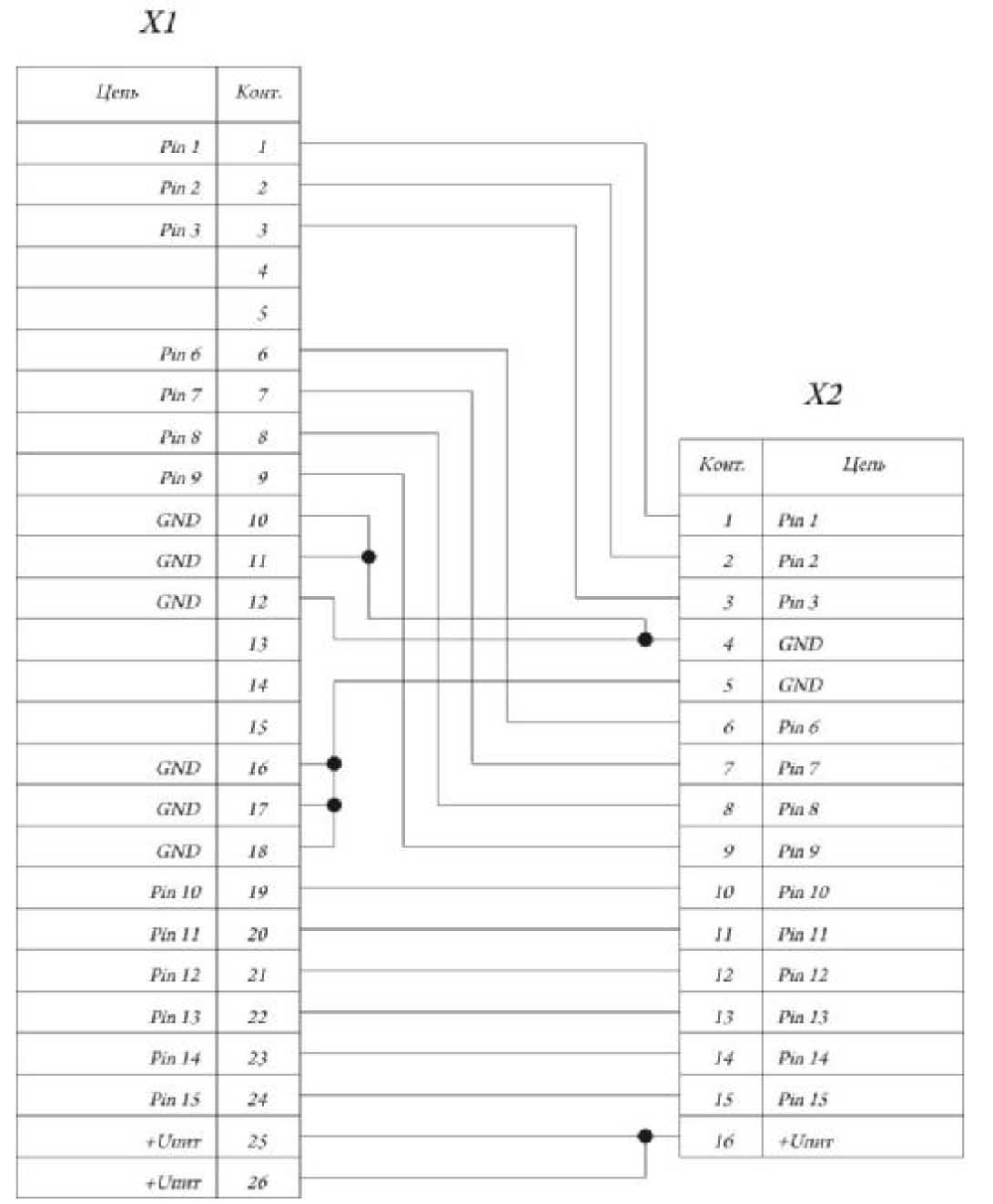

Распайка для АМД-4АК диагностического кабеля АМ4-Д44-OBDII

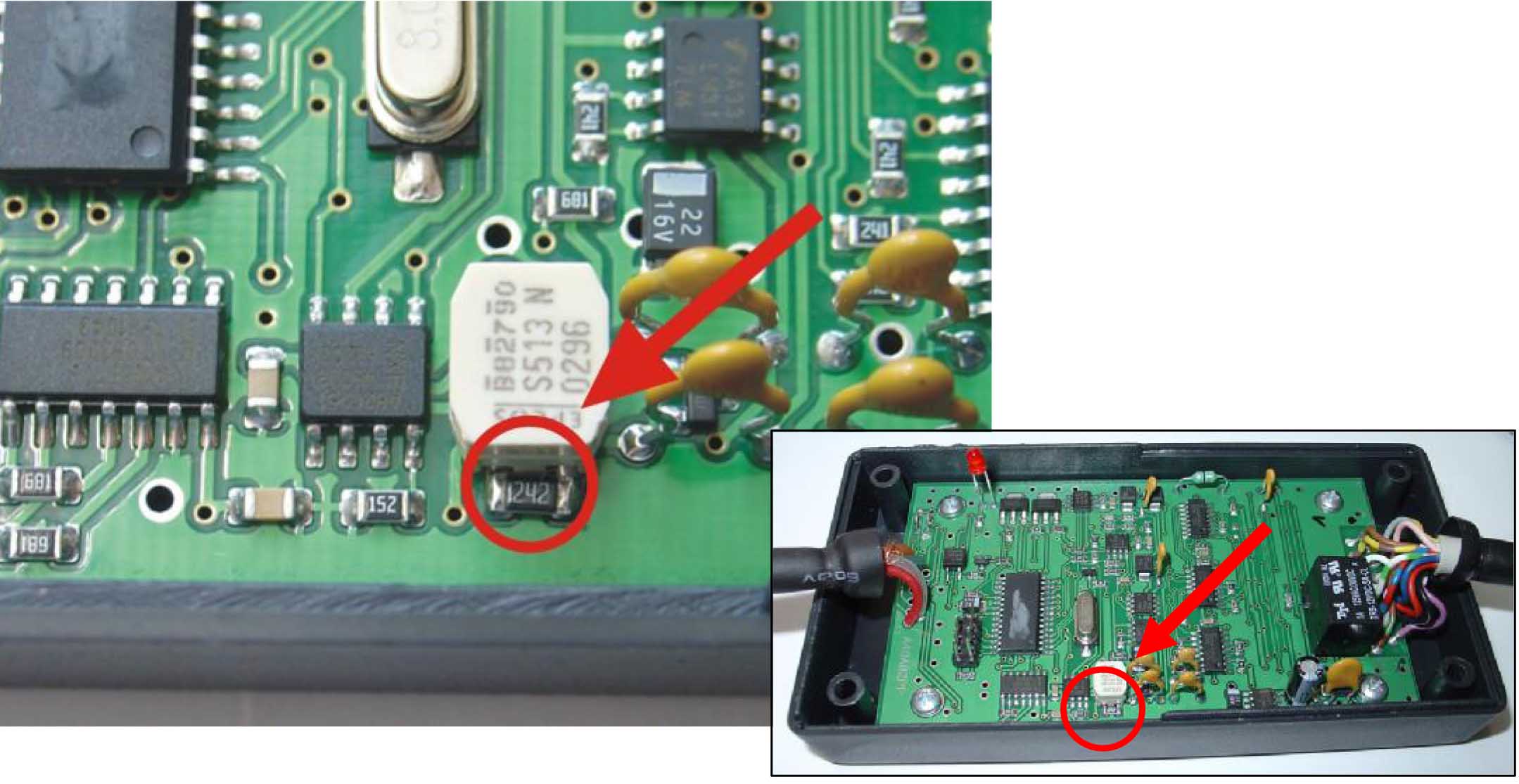

Расположение резистора на плате
Распайка для АМД4-АКМ, АМД-4Д диагностического кабеля АМД4-Д13-ДИАГ (кабель-удлинитель)

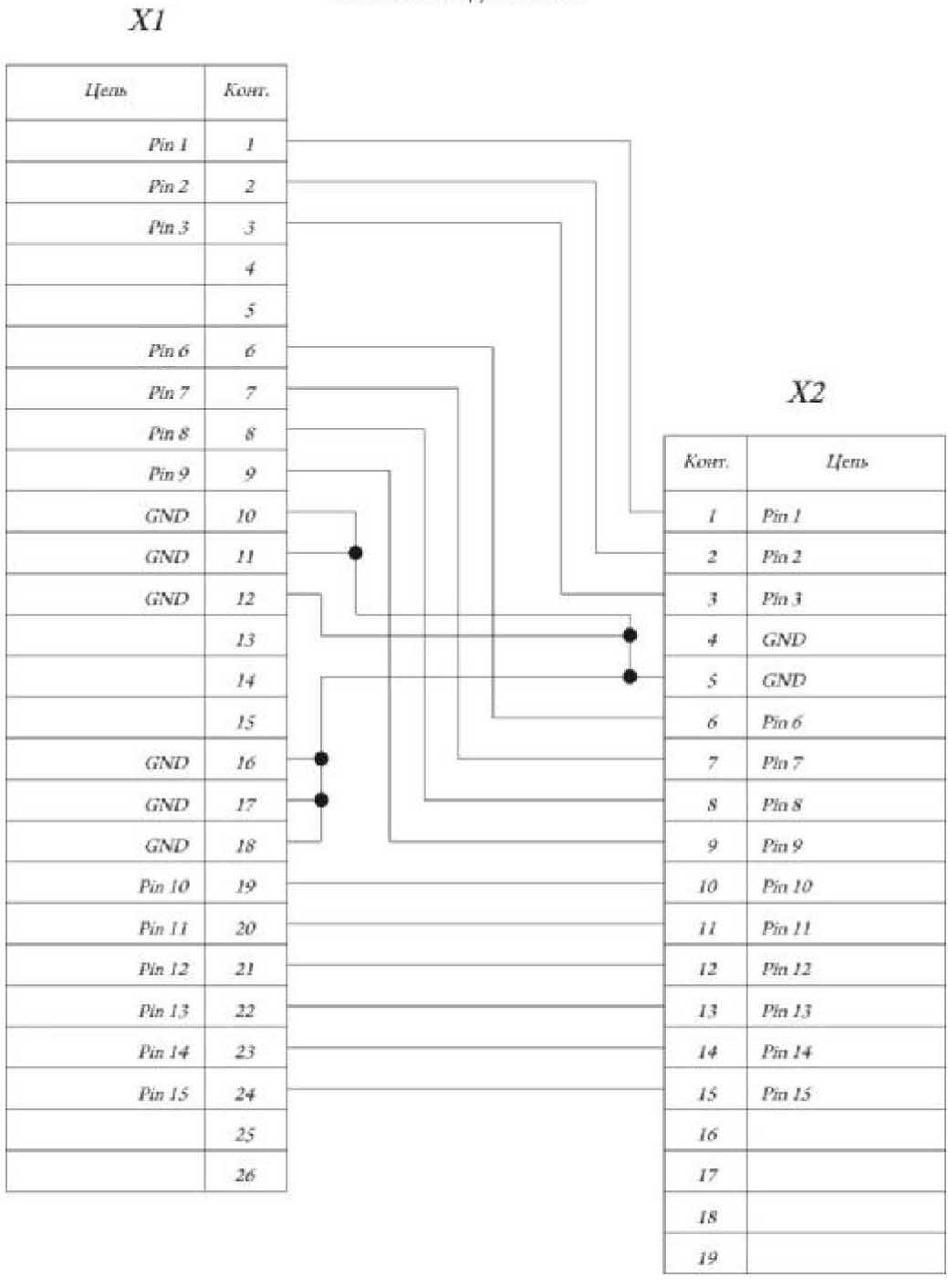

Распайка для АМД4-АКМ, АМД-4Д диагностического кабеля АМД4-Д43-OBD II
Расположение резистора на плате
Расположение резистора на плате для АК-4М
