Стенды развал схождение HUNTER с технологией 3D

Hunter WA c программным обеспечением WinAlign® и датчиками HawkEye™

Применяя патентованные технологии, система развал-схождения Hunter с датчиками высокого разрешения HawkEye™ предлагает автосервисам точный, быстрый, высокопроизводительный инструмент для регулировки развал-схождения, занимая минимальное пространство.

Новые улучшенные быстрые и точные камеры HawkEye™ и мишени высокого разрешения значительно уменьшают минимально-допустимую дистанцию от камер до передних поворотных кругов, обеспечивая при этом такую же точность измерений. В комбинации со встраиваемым в пол ножничным подъемником Hunter система развал-схождения c датчиками HawkEye™ сможет быть установлена на предельно коротком расстоянии и подойдет по размеру большинству автосервисов.

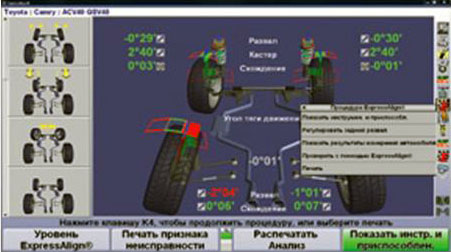

Программное обеспечение развал-схождения WinAlign® имеет самую обширную базу данных спецификаций автомобилей в автоиндустрии, а также множество запатентованных функций регулировки и повышения производительности.

Работающее на 36 языках в 60 странах мира, программное обеспечение WinAlign® продолжает лидировать на рынке благодаря производительности и инновациям.

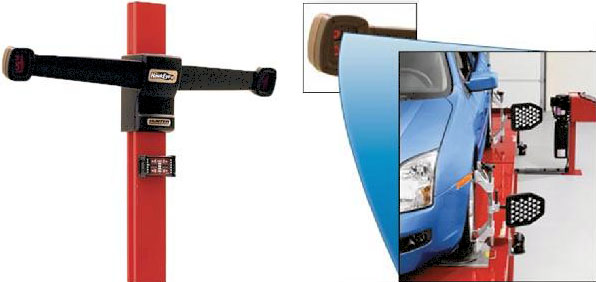

Датчики высокого разрешения HawkEye™

  • Датчики HawkEye™ используют multi–D технологию для получения быстрых и точных измерений
  • Оператор может использовать как режим «текущей плоскости» (мишени задают «базовую плоскость» для измерений), так и традиционный метод развал-схождения, где базовой плоскостью служат пути подъёмника.
  • Обеспечивают быстрый «захват» мишеней для достижения высоких скоростных характеристик.
  • Используют технологию трехмерного моделирования, обеспечивающую высокую точность результатов измерений.
  • Четыре видеокамеры высокого разрешения непрерывно измеряют положение колесных мишеней в пространстве и мгновенно обновляют информацию на мониторе.
  • Уменьшают размеры рабочего поста для выполнения измерений.



Новые мишени высокого разрешения HawkEye™

Разработаны специально для использования с высокоточными датчиками HawkEye™, обеспечивают больший угол видения, как по горизонтали, так и по вертикали.

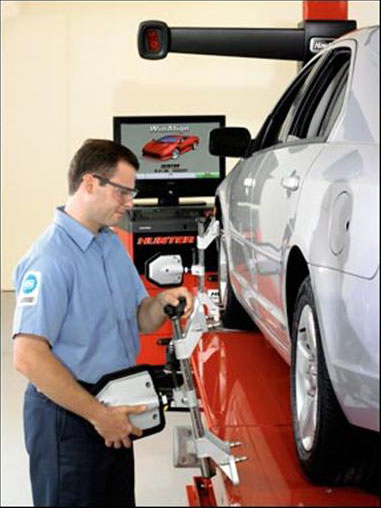

  • Компактные и легкие мишени очень просты в обращении.
  • Обладают повышенной коррозионной стойкостью, имеют небьющуюся лицевую панель, ударопрочный корпус, защитный резиновый контур.
  • Никаких электронных схем, которые могут быть повреждены при падении! Мишени не нуждаются в калибровке, и поэтому практически не требуют обслуживания.

Самоцентрирующиеся адаптеры работают с полным диапазоном размеров колесных дисков, что позволяет использовать их в работе как с колесами легковых, так и грузовых автомобилей от 10” до 24,5”. Доступны дополнительные расширители и адаптеры для специальных колес до 28”.

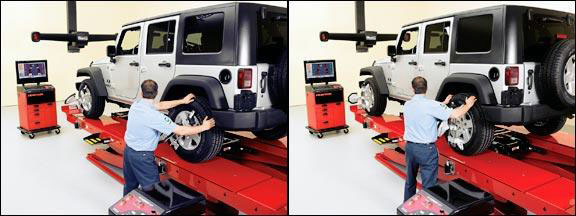

Быстрая процедура компенсации прокатыванием

Для этого необходимо всего лишь:

  • Откатить автомобиль, чтобы индикатор на мониторе стал зелёным
  • Прокатить автомобиль обратно на поворотные круги

Все результаты измерений развала и схождения тут же появляются на мониторе.

HawkEye™ Powerbay™ - Экспресс измерения развал-схождения

Результаты измерений готовы менее чем через 3 минуты… Что бы произвести все измерения развал-схождения нужно обойти вокруг машины всего три круга!

В комплексе PowerBay™ основные функции консоли и подъёмника автоматизированы и интегрированы в WinAlign®, уменьшая количество шагов и ускоряя весь процесс развал-схождения.

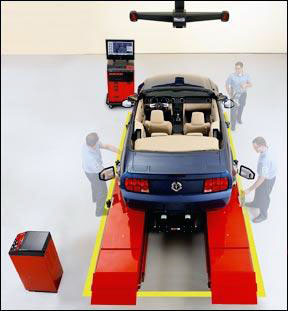

Экспресс измерение развал-схождения с PowerBay™ состоит из 4 шагов

1.     Подкачать шины
2.     Зафиксировать мишени
3.     Произвести регулировки
4.     Снять мишени

Система экспресс измерения развал-схождения PowerBay™ автоматически регулирует давление в шинах, блокирует и разблокирует поворотные круги и сдвижные пластины в нужное время, сохраняя тем самым время и предотвращая ошибки.

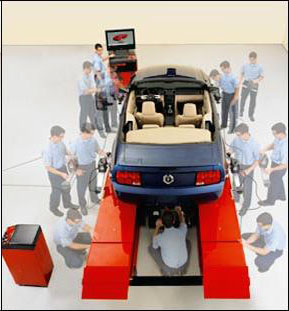

Без системы PowerBay™ для развал-схождения потребуется не менее 12 шагов

1.     Подкачать шины
2.     Зафиксировать датчики
3.     Подсоединить кабели
4.     Поднять автомобиль и
компенсировать датчики
5.     Опустить автомобиль с
помощью траверсы
6.     Установить противооткатные
упоры
7.     Изменить положение фиксаторов защёлки сдвижных пластин и поворотных кругов
8.     Произвести регулировки
9.     Отсоединить кабели
10.   Снять датчики с колёс
11.   Вернуть фиксаторы в их
исходное положение
12.   Убрать упоры





В комплекс PowerBay™ входят:

  • Цифровые камеры высокого разрешения HawkEye™, колёсные мишени и самоцентрирующиеся колёсные адаптеры.
  • Программное обеспечение WinAlign®.
  • Ножничный подъёмник RX, оборудованный PowerSlide® – механизмом пневматического управления блокировкой задних сдвижных пластин, поворотных кругов, мостиков прокатывания и станцией подкачки.
