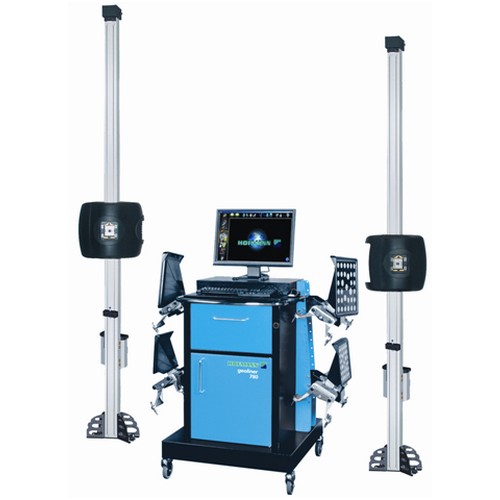

Стенд регулировки углов установки колес на основе 3D класса "Elit". Мобильная компьютерная стойка на базе операционной системы WINDOWS, ПО Geo Pro 32 Bit advanced, 3 камеры, мишени отражатели, стационарный с установкой на пол. Возможен для организации сквозного проезда.
Описание
Стенд предназначен для измерения и регулировки углов установки колес легковых автомобилей, лёгких грузовиков и микроавтобусов. Принцип измерения основан на анализе трёхмерного изображения, получаемого при помощи двух стационарных видеокамер установленных на горизонтальной балке и четырёх беспроводных мишенях, прикрепляемых к колёсным дискам автомобиля, в процессе его прямой и обратной прокатки.
Комплект поставки:

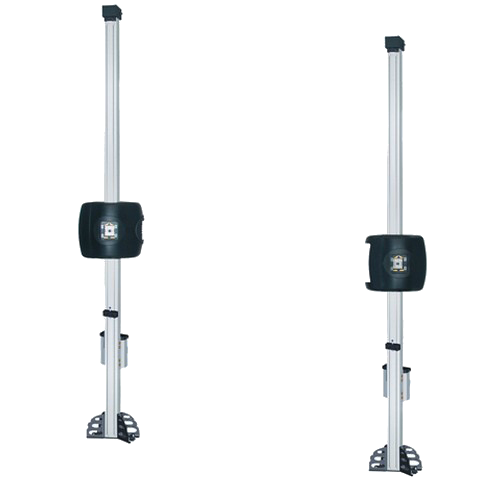

- Две независимые стойки с самонаводящимися камерами – идеальное решение для проездного поста или конвейера.
- 2 цифровые видеокамеры. Синхронность перемещения камер отслеживается третьей камерой и дополнительной мишенью на стойке. В конструкции камер применены излучающие матрицы на неслепящих светодиодах.
- 4 мишени отражатели. Обеспечивают больший угол видения по вертикали и горизонтали. Компактные и легкие. Имеют небьющиеся отражатели и ударопрочные корпуса. Плоские мишени с градиентным рисунком покрытые защитным слоем. Не имеют электроники и не требуют калибровки.
.png)
- Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 11” до 22”.
.png)

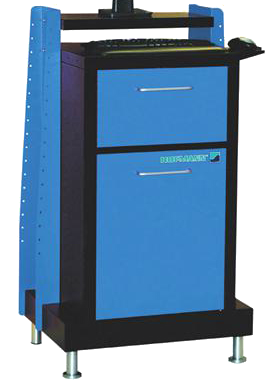

- Мобильная компьютерная стойка.
.png)
- Стопор руля.
.png)

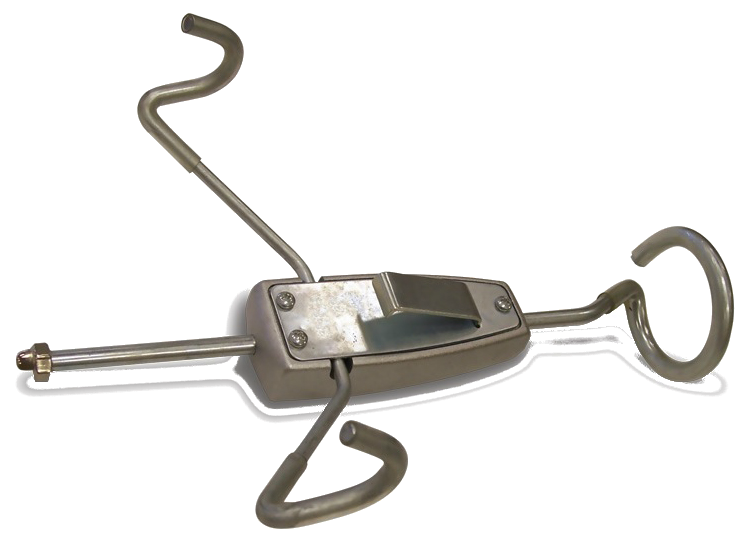

- Фиксатор педали тормоза.
.png)
- ВНИМАНИЕ!!! Комплект ПК не входит в базовую конфигурацию. Проиобретается отдельно.
- Программное обеспечение Geo Pro 32 Bit advanced и база данных автомобилей.
Основываясь на изображениях с камер, программа определяет положение специальных мишеней в трехмерном пространстве. Далее на основе полученных данных программа вычисляет величины углов развал-схождения колес. Программное обеспечение достаточно простое в понимании. Достаточно короткого курса обучения. С большим набором функций программы легко справиться после прохождения обучения. Ошибки оператора сведены к минимуму. При неправильных действиях программа сообщает об ошибке.
.jpg)

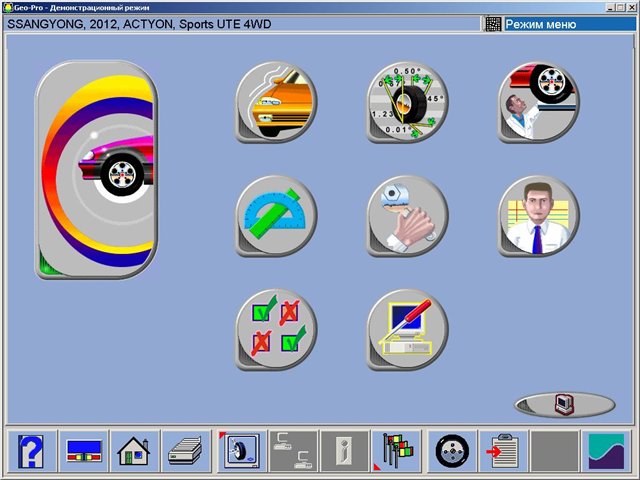

В программе раализованы четкие понятные пиктограммы и картинки, что делает работу оператора с программой легкой и понятной, сводя к минимуму ошибки.

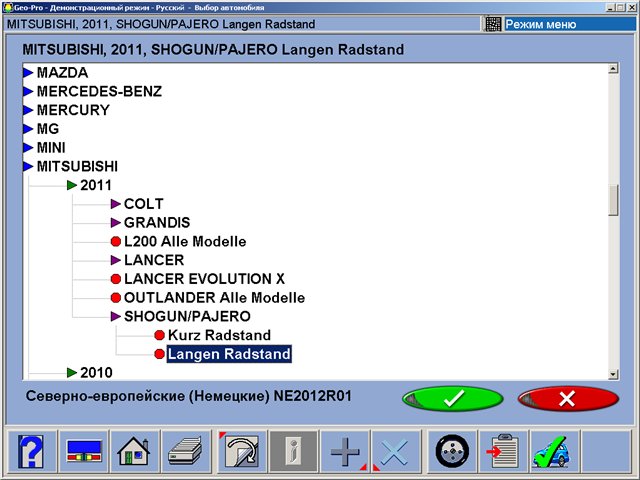

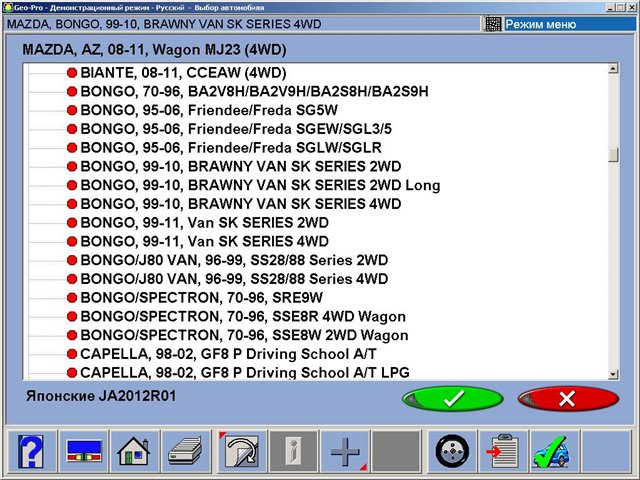

База данных углов установки составлена на основе данных, полученных непосредственно от производителей автомобилей. Периодически база данных обновляется и пополняется (обновление платное).
EZ-Toe Программа. Позволяет уменьшить время регулировки до 50%.

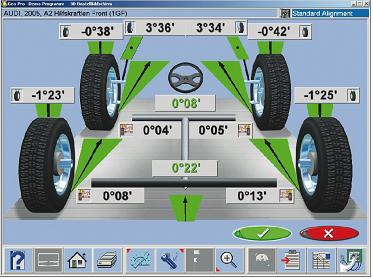

3D-экран всех измерений

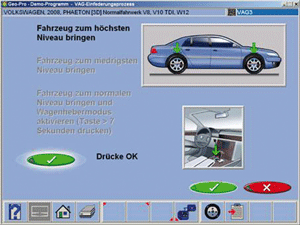

В программе предусмотрена помощь, которая подсказывает оператору нюансы регулировок для конкретной модели автомобиля. Так же программа помощи предоставляет информацию по специальному инструменту и запчастям.
.png)

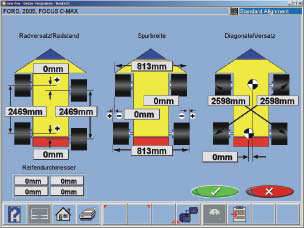

Автоматическое измерение размеров автомобиля упрощает анализ его общего состояния (например, измерения рамы по диагоналям).
.png)

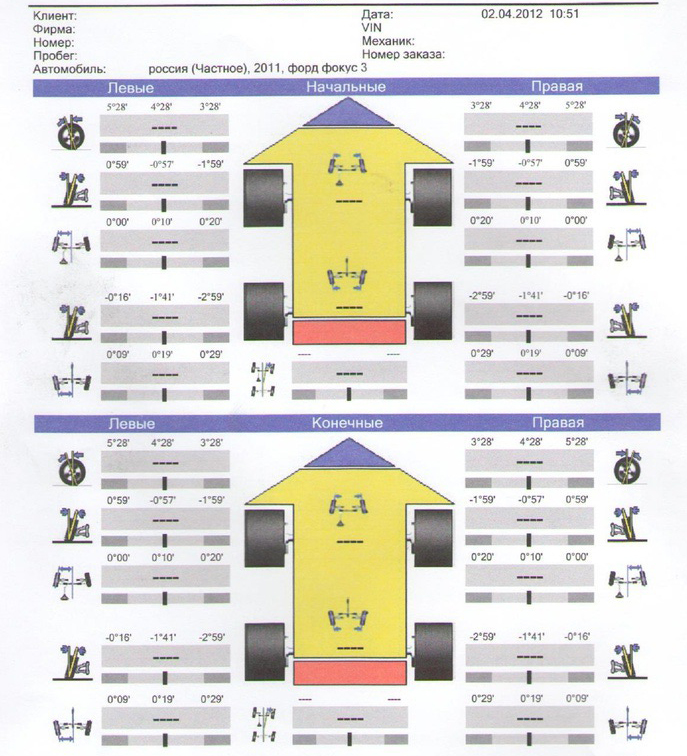

Распечатка данных.
