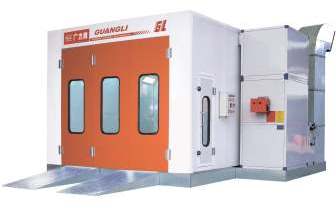

Окрасочно-сушильная камера для легковых автомобилей. Металлическое основание. Полнорешетчатый пол. Производительность 18 000 м³/ч.
Описание
Окрасочно-сушильная камера Guangli GL2 имеет в своей основе металлическое
основание высотой 30 см.
Напольные решётки выдерживает нагрузку до 600 кг на одно колесо.
В стандартном исполнении камера Guangli GL2 комплектуется дизельной горелкой
Riello G20 итальянского производства.
Мощность горелки составляет 202 кВт, 90 % нагретого воздуха подвергается рециркуляции. Корпус камеры собирается из сэндвич-панелей толщиной 50 мм.
В качестве наполнителя используется пенополистирол, опционально можно в качестве наполнителя использовать минеральную вату.
Фронтальная дверь покрасочной камеры состоит из 3-х створок, аварийная дверь находится сбоку камеры, она оборудована замком «Антипаника».
Данная окрасочно-сушильная камера оборудована двумя вентиляторами: приточным и вытяжным.
Наличие двух вентиляторов позволяет обеспечивать воздухообмен внутри камеры
до 18 000 м³/ч, скорость потока воздуха внутри камеры составляет 0.20 м/с.
Приточный вентилятор обладает мощностью 5.5 кВт,
мощность вытяжного вентилятора составляет 4,0 кВт.
Заслонка, переключающая режимы окраска/сушка, срабатывает с помощью ручного привода.
Система фильтров состоит из:
потолочного фильтра (степень фильтрации 98 %),
напольного фильтра (степень фильтрации 95 %)
и фильтра предварительной очистки (степень фильтрации 80 %).
Потолочный фильтр состоит из 4-х кассет, которые монтируются под потолком, выполненной
из стали. Напольный фильтр укладывается под напольными решетками.
Верхнее освещение окрасочно-сушильной камеры Guangli GL2 состоит из 8 плафонов,
каждый плафон состоит из 4 ламп по 18 Вт.
Блок управления и его компоненты импортного производства, они защищены от перегрузки, перегрева и пропадания фазы, мотор с линейным приводом.
При истечении заданных значений времени, работа камеры автоматически прекращается. Покраска происходит при постоянной температуре.
Питание камеры осуществляется посредством трёхфазной сети с напряжением 380 В,
мощность установки 11 кВт.
Характеристики
Стены: Сэндвич-панель, наполненная пенополистиролом, толщина 50мм
Основание: Металлическое основание камеры и группы притока высотой 30 см
Наружные размеры: Длина — 7 м, ширина — 5.3 м, высота — 3.5 м
Внутренние размеры: Длина — 6.9 м, ширина — 3.9 м, высота — 2.7 м
Главная дверь: Трехстворчатая, ширина — 3 м, высота — 2.7 м
Аварийная дверь: Ширина — 0.8 м, высота — 2 м
Освещение: Верхний уровень — 32 лампы по 18 Вт
Нижний уровень: отсутствует
Воздухообмен: 18000 м3/час. cкорость потока воздуха: до 0.2 м/с
Вентиляционные агрегаты:
Вытяжной вентилятор: мощность 5.5 кВт
Вытяжной вентилятор: мощность 4 кВт
Температурные режимы:
Горелка RIELLO G20, тепловая мощность 200 кВт
Рециркуляция — 90% теплого воздуха
Температура: цикл покраски — 20°С при -3°С, цикл сушки — 60° / 80°С
Система фильтров:
Фильтр предварительной очистки: степень фильтрации — 80%
Потолочный фильтр: степень фильтрации — 98%
Напольный фильтр: степень фильтрации — 95%
Решетки напольные: 100% полнорешётчатый пол, нагрузка на две полосы решёток до
600 кг на отпечаток колеса.
Питание: Электрическая 3-фазная сеть напряжением 380 В, 11 кВт — 26 А
