Стенд с 3-D технологией для измерения и регулировки углов установки колес.
Система машинного зрения – двухкамерная, разрешение камер 1,3 мПа, исполнение на двух стойках - стационарное напольное.
Компьютерная стойка облегченного типа. Расстояние от камер до центра передних поворотных платформ 1400 - 2500 мм. Применение – на яме.
Описание
Стенды «Техно Вектор 7» с технологией 3D предназначены для регулировки углов
установки колес автомобилей с диаметром обода от 12 до 24 дюймов.
Функционирование приборов основано на измерении угловых параметров, определяющих
положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с
градиентным рисунком.
Стенд обеспечивает измерение следующих основных параметров
для передней и задней оси:
- суммарный и индивидуальный углы схождения колес;
- угол развала колеса;
- углы смещения колес;
- углы симметрии осей.
для передней оси (управляемые колеса):
- угол продольного наклона оси поворота колеса;
- угол поперечного наклона оси поворота колеса.
Операционная система - лицензионная Microsoft Windows 10.
Использование технологий трехмерного моделирования (3D) обеспечивает высокую
точность результатов измерений.

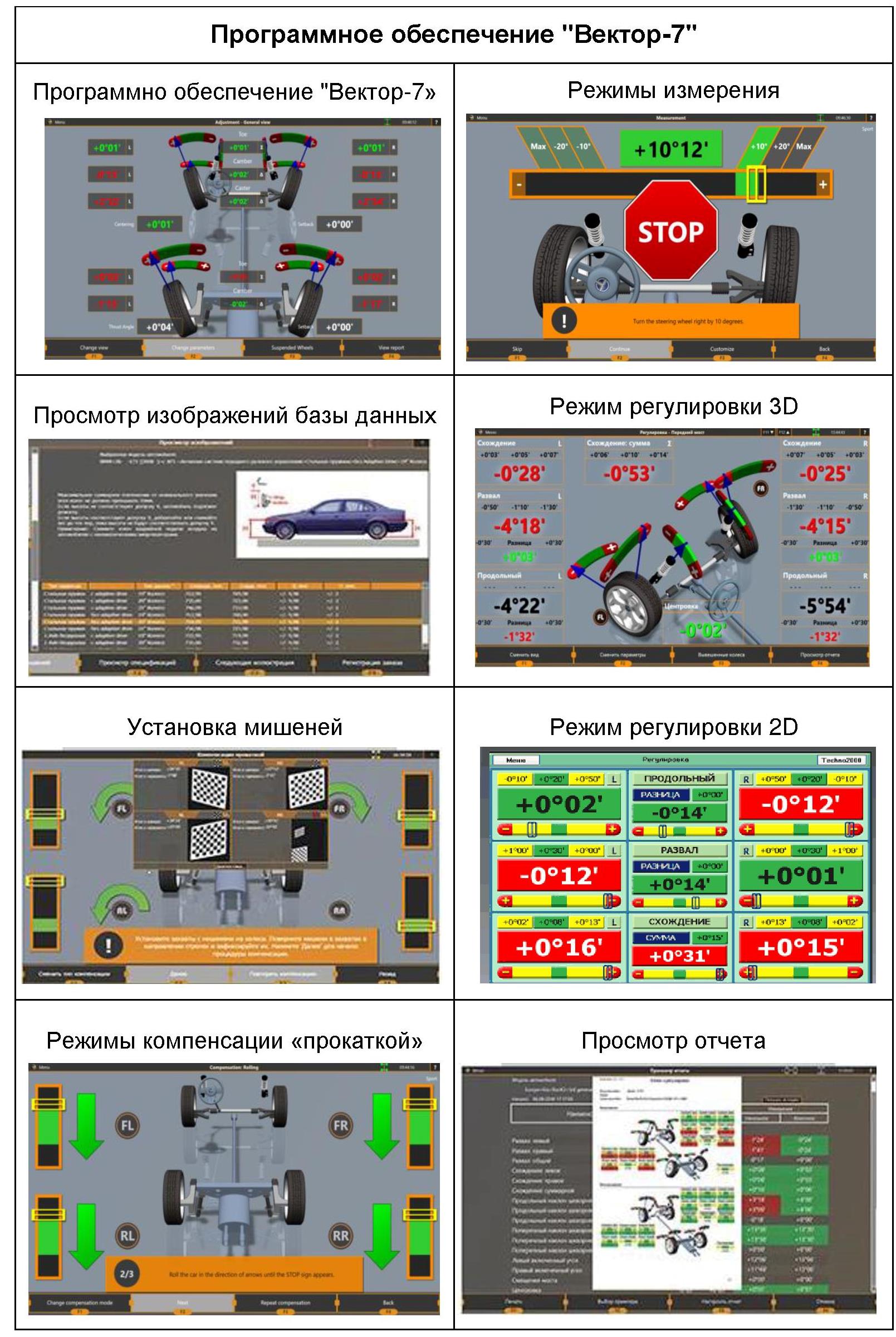

Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать
положение и углы установки колес автомобиля на экране.
Специальное встроенное программное обеспечение камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой
помогает даже неподготовленным пользователям быстро освоить стенд и приступить
к работе.
Программное обеспечение включает расширенную систему управления отчетами.
.jpg)

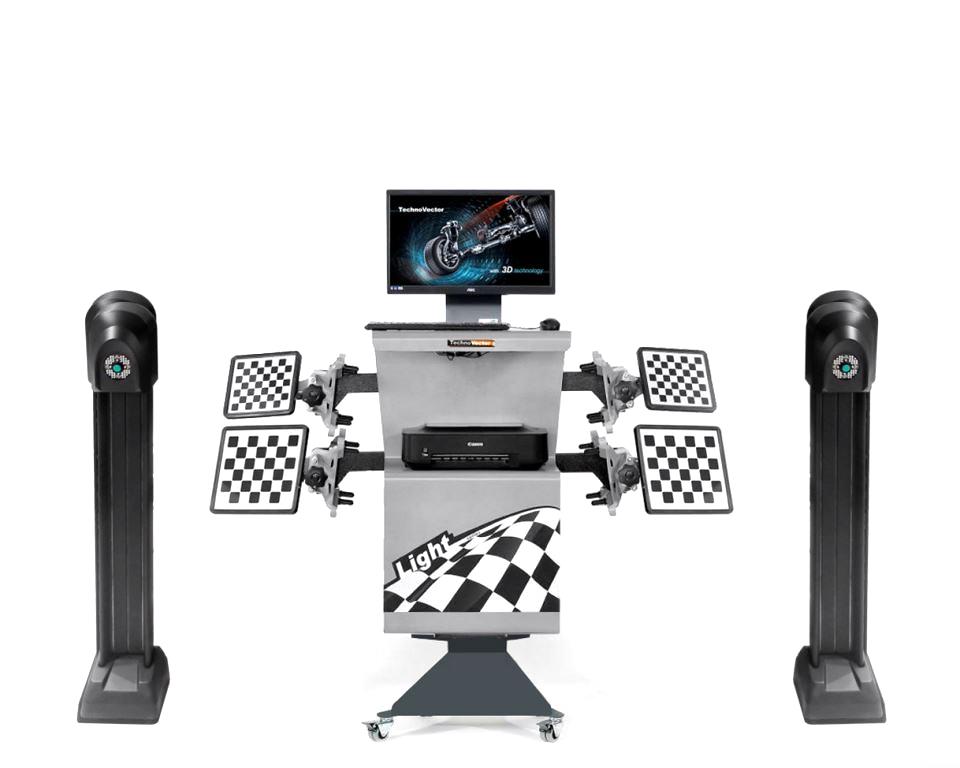

Комплектация стенда ТехноВектор 7202M
1. Система машинного зрения – исполнение на двух стойках.
2. Компьютерная стойка облегченного типа:
- современный, высокоскоростной процессор;
- программное обеспечение Вектор 3D с трехмерной визуализацией.
3. Мишени - пассивные отражатели (комплект 4 шт.)
4. Самоцентрирующиеся захваты колес (комплект 4 шт.)
5. Стопор руля.
6. Упор для тормоза.
7. Пульт дистанционного управления.
8. Приемник пульта дистанционного управления.
9. Руководство по эксплуатации
В данной версии стенды поставляются без:
- передних поворотных платформ;
- накладок на передние поворотные платформы;
- монитора;
- принтера.
