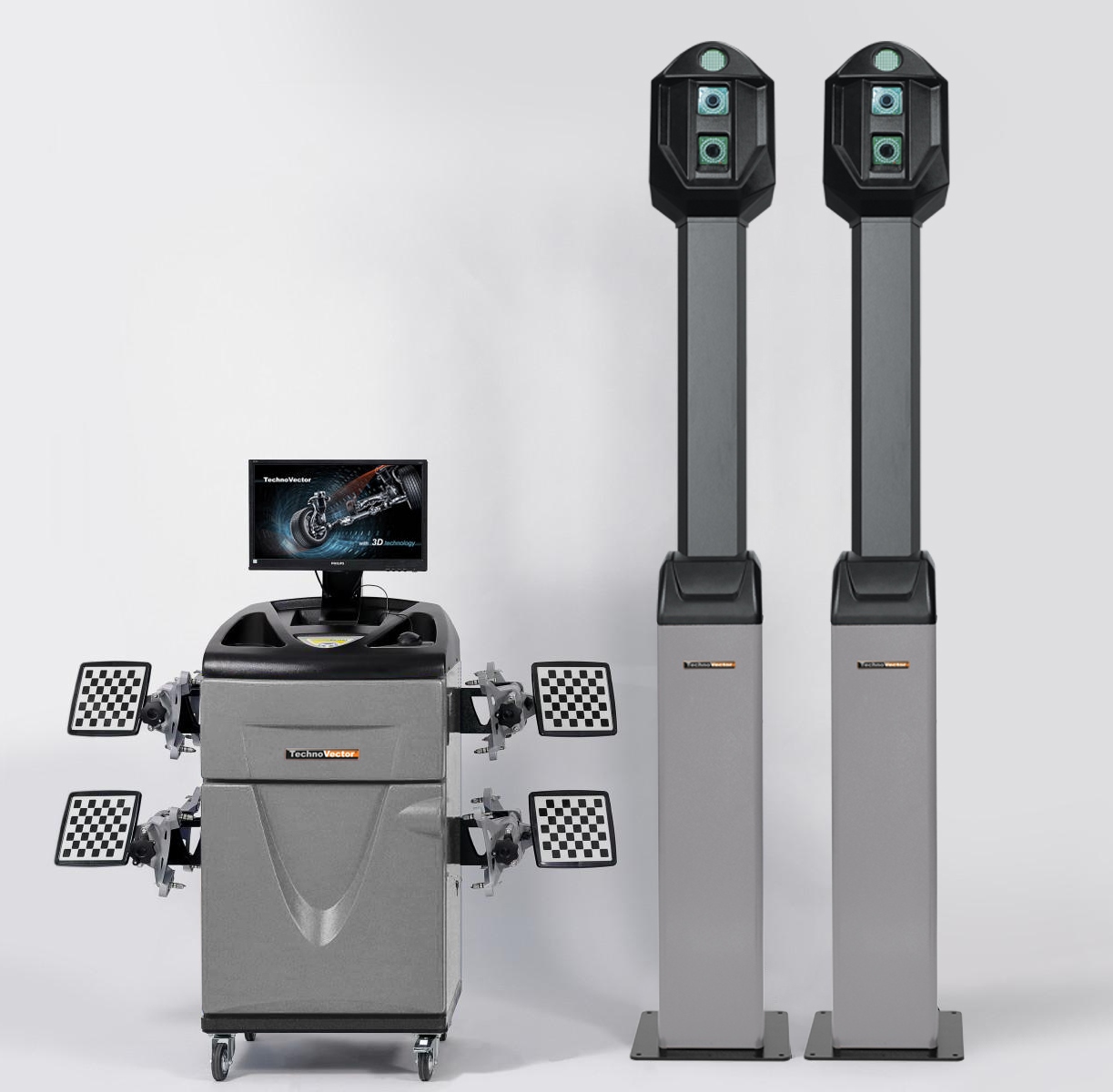

Стенд с 3-D технологией для измерения и регулировки углов установки колес. Система машинного зрения – четырехкамерная, исполнение Н - стационарное напольное. Компьютерная стойка V-типа. Расстояние от камер до центра передних поворотных платформ 1200 - 3500 мм. Применение – подъемник. Обеспечивает возможность сквозного проезда.
Описание
Стенды «Техно Вектор 7» с технологией 3D предназначены для регулировки углов
установки колес автомобилей с диаметром обода от 12 до 24 дюймов.
Функционирование приборов основано на измерении угловых параметров, определяющих
положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с
градиентным рисунком.
Стенд обеспечивает измерение следующих основных параметров:
для передней и задней оси:
- суммарный и индивидуальный углы схождения колес;
- угол развала колеса;
- углы смещения колес;
- углы симметрии осей.
для передней оси (управляемые колеса):
- угол продольного наклона оси поворота колеса;
- угол поперечного наклона оси поворота колеса.
Операционная система - лицензионная Microsoft Windows 10.
Использование технологий трехмерного моделирования (3D) обеспечивает высокую
точность результатов измерений.

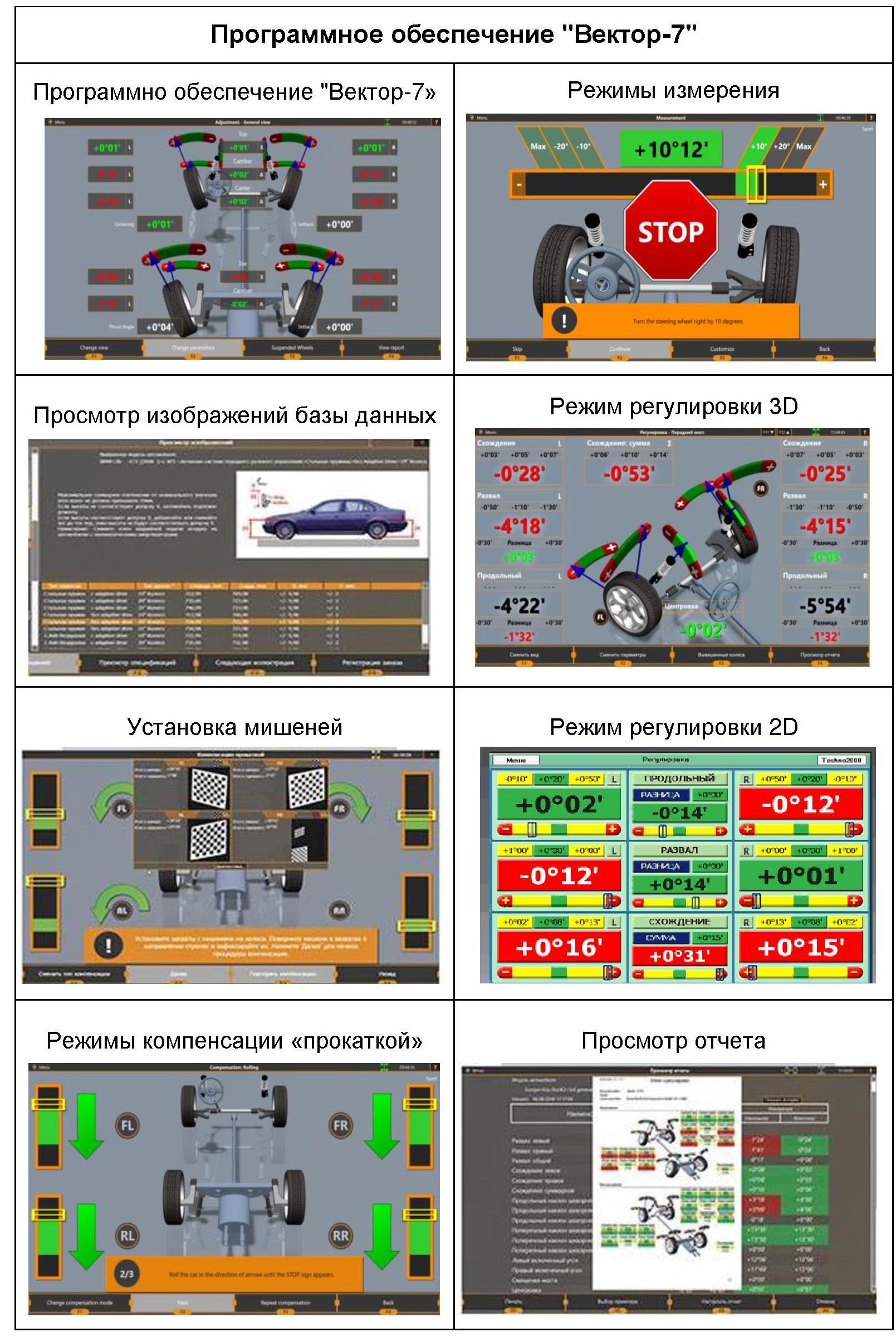

Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать
положение и углы установки колес автомобиля на экране.
Специальное встроенное программное обеспечение камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой
помогает даже неподготовленным пользователям быстро освоить стенд и приступить
к работе.
Программное обеспечение включает расширенную систему управления отчетами.
.jpg)
Комплектация стенда ТехноВектор V 7204 HA
1. Система машинного зрения Н-типа.
2. Компьютерная стойка V-типа:
- эргономичная рабочая панель управления;
- полноразмерная клавиатура;
- современный, высокоскоростной процессор;
- 21,5 дюймов LCD цветной широкоформатный монитор;
- цветной струйный принтер;
- программное обеспечение Вектор 3D с трехмерной визуализацией.
3. Мишени - пассивные отражатели (комплект 4 шт.)
4. Самоцентрирующиеся захваты колес (комплект 4 шт.)
5. Стопор руля.
6. Упор для тормоза.
7. Поворотная платформа (комплект 2 шт.).
8. Пульт дистанционного управления.
9. Приемник пульта дистанционного управления.
10. Руководство по эксплуатации
