Стенд с 3-D технологией для измерения и регулировки углов установки колес грузовых автомобилей. Применение – на яме.
Описание
ОСНОВНЫЕ СВОЙСТВА:
Серия стендов Truck для регулировки углов установки колес грузовых автомобилей.
Количество камер – 4 неподвижные камеры.
Типы камер - 2 видеокамеры по 1,3 Мп и 2 видеокамеры по 5 Мп.
Тип монтажа - напольный.
Две стойки.
Компьютерная стойка V – серии.
Применяемость – яма.
Расстояние от камер до центра передних поворотных платформ - 2000 - 3500 мм .
В случае необходимости измерения контрольных точек рамы в районе переднего бампера
расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
Позволяет производить измерение грузовиков с колесной базой до 16 метров.
Обеспечивает возможность сквозного проезда.

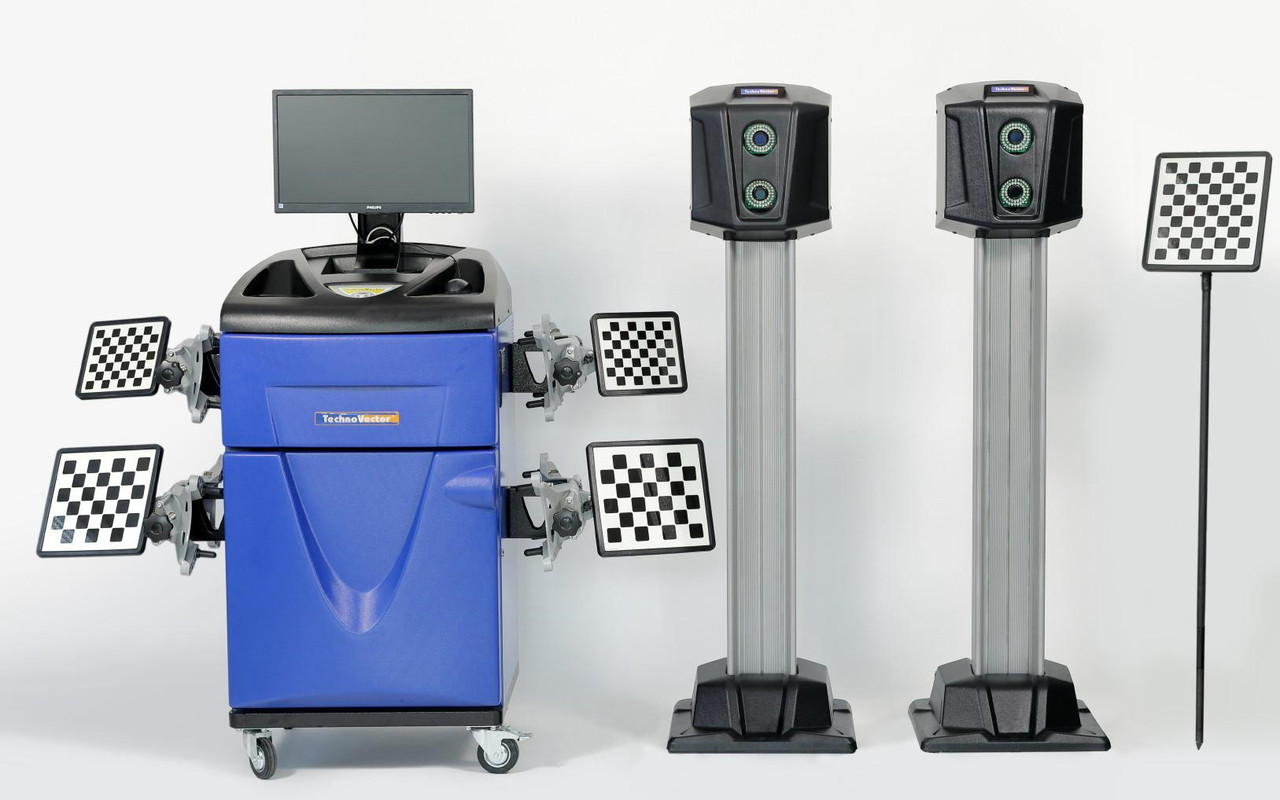

СТЕНД СОДЕРЖИТ СЛЕДУЮЩИЕ ОСНОВНЫЕ ЭЛЕМЕНТЫ:
1. Компьютерная стойка
- эргономичная рабочая панель управления;
- полноразмерная клавиатура;
- беспроводной пульт управления;
- современный, высокопроизводительный процессор;
- LCD 21,5 дюймов цветной широкоформатный монитор;
- программное обеспечение Техно Вектор с трехмерной визуализацией.
2. Самоцентрирующиеся захваты колес.
Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24”
(до 28" для серии HTS)
3. Мишени.
Пассивные отражатели без содержания электронных элементов, состоящие из:
- плоских мишеней с градиентным рисунком, покрытым защитным слоем;
- прочного ударо-защищенного корпуса.
4. Специальная мишень-щуп
Специальная мишень-щуп позволяет быстро и точно производить измерение положения
рамы грузового автомобиля для определения центральной линии автомобиля.
5. Система машинного зрения
Корпуса системы машинного зрения представляют собой вертикальные стойки,
оснащенные прецизионными сетевыми камерами с высококачественными матрицами.
Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Такое расположение системы машинного зрения позволяет учесть индивидуальные
особенности конкретного рабочего места, а так же обеспечивает возможность сквозного
проезда.
Система машинного зрения автоматически распознает мишени, установленные на колеса
автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их
геометрическое положение в пространстве.
6. Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows 10.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать
положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает
даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
7. Комплект вспомогательных устройств и приспособлений.
