Измерительная система для качественного и эффективного ремонта деформированных рам и кабин грузовых автомобилей
Описание
SIVER DATA T – это модификация сиcтемы Siver Data, созданная специально
для контроля геометрии коммерческого автотранспорта
Качественный и эффективный ремонт деформированных рам и кабин грузовых
автомобилей требует точного контроля их геометрических параметров.
SIVER DATA T полностью отвечает этим требованиям.
Функциональные возможности системы позволяют легко обнаружить такие
повреждения как:
- деформация лонжеронов рамы (изгиб)
- перекос лонжеронов рамы (“винт”)
- параллельное смещение лонжеронов (“параллелограмм”)
- перекос мостов, смещение
- контрольных точек кабины
Для измерения координат интересующей точки нужно лишь поднести к ней острие
наконечника измерительной указки и нажать кнопку на корпусе.
При этом корпус указки должен находиться в поле зрения хотя бы одного оптического
трекера системы.
Видеокамеры трекера фиксируют положение указки и система моментально отображает
координаты измеряемой точки.

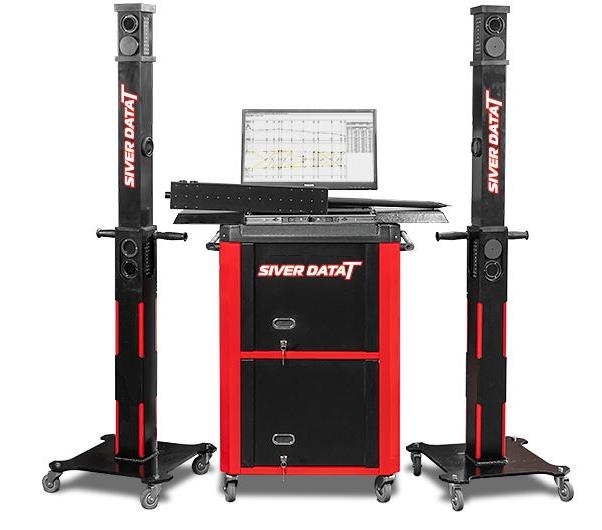

Измерительная часть системы состоит из двух мобильных колонн с оптическими
трекерами и измерительной указки, оснащенной точечными инфракрасными
излучателями.
Оптический трекер выполнен в виде прочной металлической балки с тремя
установленными внутри видеокамерами.
Две камеры отслеживают положение указки, а третья используется для связи
со вторым трекером.
Сама балка состоит из двух элементов – внешнего защитного кожуха и мягко
закреплённой внутри него прецизионной штанги с камерами.
Такая конструкция позволяет уменьшить риск деформации ответственных узлов
и обеспечивает установке повышенную «живучесть» в процессе эксплуатации.
Применение в трекерах высококачественных инфракрасных камер высокого
разрешения позволяет достичь высокой точности измерений.
Простое в работе программное обеспечение с удобным интерфейсом и голосовыми
подсказками на русском языке позволяет легко провести измерения, оформить и
сохранить отчет, сделать необходимые цветные распечатки.
Нет необходимости разбираться в схемах и делать сложные расчеты –
вся нужная информация уже на экране!
Технические характеристики:
Точность измерений
- по длине (вдоль оси автомобиля) ± 1,3 – 4 мм
- в остальных направлениях ± 3 мм
Рабочее расстояние от видеокамер до указки: 0,7 - 9 м
Связь указки с компьютером - беспроводная
Максимальное количество измеренных точек в одном проекте: 100
Размер измерительного блока («стереопара»): 1,2 х 0,1 х 0,1 м
Вес измерительно блока («стереопара») 5 кг
Размер измерительной указки: 1100х100х50 см
Масса измерительной указки: 1,5 кг
Комплектация:
Тумбочка-кабинет, компьютер (системный блок, клавиатура, мышь, монитор,
принтер) 1 комплект
Измерительная колонна («стереопара» + передвижная подставка) 2 шт.
Измерительная указка 1 шт.
Набор адаптеров - 4шт. 1 комплект
Коммутационный блок 1 шт.
Кабель соединительный 2 шт.
