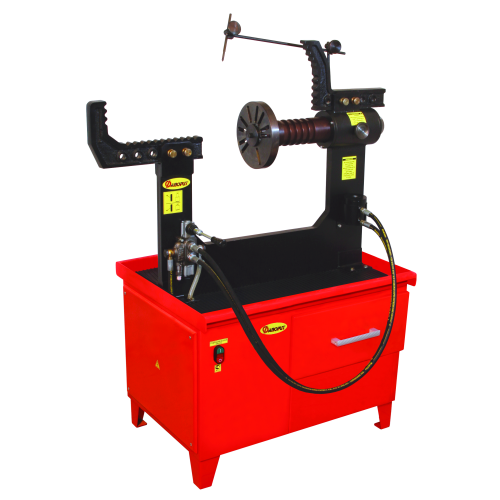

Стенд «Фаворит» предназначен для правки литых и кованых легкосплавных дисков диаметром от 10 до 24 дюймов включительно.
Характеристики |
|
Размер ремонтируемых колес, дюйм |
10 - 24 |
Рабочий ход штока гидроцилиндра, мм |
30 |
Рабочее давление гидросистемы |
75 - 80 |
Усилие, развиваемое рабочим гидроцилиндром, кг |
3080 |
Мощность электродвигателя, кВт |
0.75 |
Напряжение, В |
380 |
Габаритные размеры станка, мм |
885х610х1190(1365) |
Масса, кг |
195 |
Описание
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера.
Гидравлический привод стенда "Фаворит" позволяет достигать номинального усилия в зоне правки до 1500 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками.
Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления.
Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода «Фаворита». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту.
На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии.
